Подключение двигателя – «звезда треугольник»

Основными способами подключения трехфазных электродвигателей являются звезда или треугольник. Это частные случаи, когда трехфазные нагрузки подключаются через автоматический выключатель. В большинстве случаев выполняется универсальное подключение двигателя - «звезда-треугольник». При этом, трехфазный электродвигатель может быть подключен и к обычной, однофазной электрической проводке.



Основные способы подключения

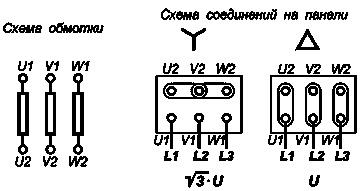

Подключение двигателя поочередно двумя способами, то есть звездой и треугольником, выполняется простым переключением перемычек, установленных на колодке клемм между выводами обмоток.





Контакты обмоток двигателя связаны с контактами клеммной коробки. Эта электрическая связка, в свою очередь, с обмотками двигателя и фазами питания. В клеммной коробке установлены специальные перемычки, позволяющие производить переключение из положения «треугольник» в положение «звезда». Подача питания осуществляется на концы треугольника, которые образованы обмотками электродвигателя. При подключении «звездой», перемычка установлена в такое положение, что все три обмотки соединены в одной точке.




В «треугольнике», наоборот, каждая обмотка соединена с другой, соответствующей обмоткой. Поскольку нагрузка во всех обмотках является равнозначной, отпадает надобность в нейтральном проводе. В современных условиях в схеме подключения очень часто используются контакторы для того, чтобы переключать из режима «звезды» на треугольник. При этом, значительно смягчается пусковой режим электродвигателя. Однако, само подключение контактора совершенно не меняет общей схемы, просто между электродвигателем и автоматом появляется дополнительное силовое устройство, в которое входит сразу несколько контакторов.



Переключение из различных положений


Когда электродвигатель переключается из положения «треугольник» в положение «звезда», происходит снижение его мощности почти в три раза. Если переключение выполняется в обратном направлении, то мощность двигателя, наоборот, очень резко возрастает. При этом, следует помнить, что если электродвигатель не предназначен для работы в данных условиях, то он может просто сгореть.

Подключение двигателя – «звезда-треугольник» применяется для того, чтобы уменьшить пусковой ток, значение которого в несколько раз выше рабочего тока двигателя. У электродвигателей большой мощности значение пускового тока настолько велико, что его действие может вызвать серьезные последствия и привести к падению напряжения. Во время пускового процесса частота вращения электродвигателя возрастает и происходит уменьшение тока. После этого, обмотки переключаются в режим треугольника.
